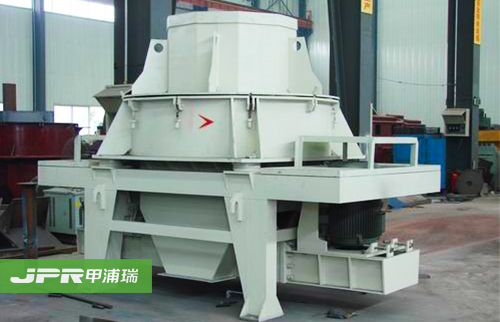

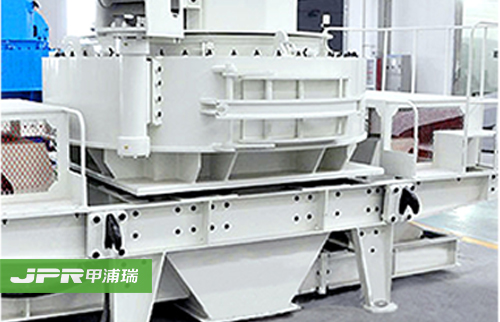

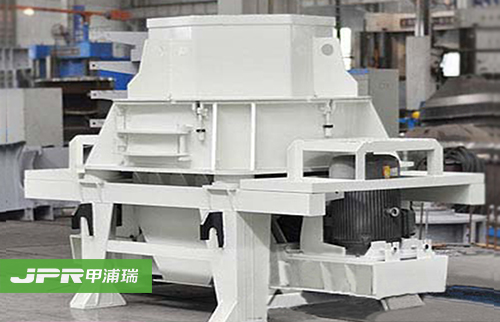

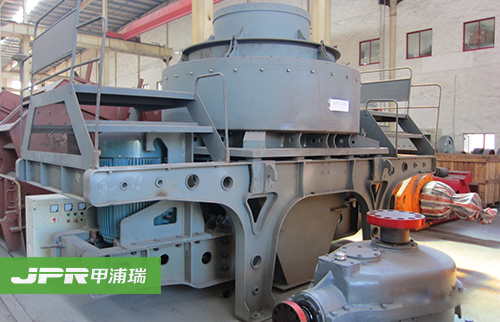

本系列制砂機適用于軟或中硬和硬物料的破碎、整形，在工程域，是機制砂、墊層料、瀝青混凝土和水泥混凝土骨料的理想生產設備。廣泛應用于各種礦石、水 泥、耐火材料、鋁凡土熟料、金剛砂、玻璃原料、機制建筑砂、石料以及各種冶金礦渣，特別對碳化硅、金剛砂、燒結鋁礬土、美砂等高硬、特硬及耐磨蝕性物料比 其它類型的破碎機產量功效更高。
1.結構簡單合理、自擊式破碎，超低的使用費用。
注：國內有稱呼為立式?jīng)_擊式破碎機，中國建材工業協會(huì )授權中國砂石協會(huì )牽頭制定制砂機的行業標準時也定為立式?jīng)_擊式破碎機。立式?jīng)_擊破碎機是一種新型設備它的工作原理系美國帕曼勒提出，在歐美已有多種產品，產品的名稱不一，在我國常稱為立式?jīng)_擊破碎機。
物料由進料斗進入制砂機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍的重力加速度，然后 以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯 層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以 至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整個破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發 生沖擊、磨擦而粉碎，這就減少了鐵污染，延長機械磨損時間。渦動腔內部巧妙的氣流自循環，消除了粉塵污染。
| 型號 | 大進料粒度 | 處理量(t/h) | 葉輪轉速(r/min) | 電動機型號 | 電機功率 | 外形尺寸 |
| PCL-600 | 26 | 12-30 | 2000-2600 | Y200L1-2 | 2×30 | 2800×1460×2030 |
| PCL-600B | 26 | 12-50 | 2000-2600 | Y200L2-2 | 2×37 | 2800×1460×2030 |
| PCL-750 | 35 | 26-65 | 1500-2500 | Y225M-4 | 2×45 | 3300×1800×2440 |
| PCL-900 | 35 | 55-120 | 1300-1700 | Y250M-4 | 2×75 | 3750×2120×2660 |
| PCL-900B | 40 | 60-150 | 1000-1450 | Y280M-4 | 2×90 | 3750×2120×2660 |
| PCL-1050 | 40 | 100-160 | 1000-1700 | Y315S-4 | 2×110 | 4480×2450×2906 |
| PCL-1250 | 40 | 100-260 | 950-1200 | Y315M-4 | 2×132 | 4563×2650×3176 |
| PCL-1350 | 60 | 160-360 | 800-1200 | Y315L2-4 | 2×200 | 5340×2940×3650 |
